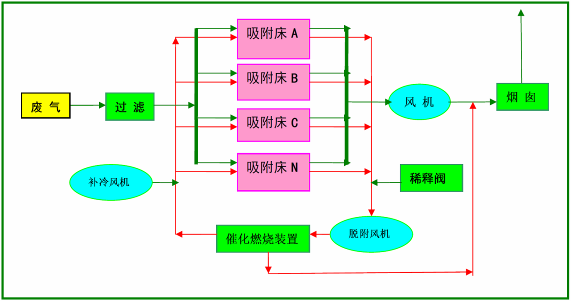

废气处理工艺流程示意：炭纤维吸附＋催化燃烧脱附再生。

废气处理工作原理

本装置工作过程可分为二个阶段，炭纤维吸附阶段和炭纤维脱附再生阶段，二个阶 段的工作原理如下：

a) 炭纤维吸附过程：

油墨盒挥发出的废气由集气罩收集后经管道进入炭纤维吸附装置, 有机废气通过炭纤维层时，废气中的有机组分被吸引到炭纤维的表面并浓集保持其上，有机组分从而与其它组分分开，其它组分气体（洁净气体）经风机排空。

b) 炭纤维再生过程：

炭纤维纤维使用一段时间，吸附了一定量的溶剂后，会降低或失去吸附能力，此时活性 碳纤维需脱附再生，再生后炭纤维纤维重新恢复吸附功能，炭纤维纤维可继续使用。再生时，启动催化燃烧装置预热室电源，将空气预热，预热后的气体送入吸附箱，箱中炭纤维受热后，炭纤维吸附的溶剂挥发出来，溶剂经风机送入催化燃烧室燃烧，分解生成 CO₂ 和 H₂O蒸汽等热空气，热空气一部分回到炭纤维吸附箱继续给炭纤维加热，叧一部分排空，热空气内部循环多次炭纤维即可得到再生。
